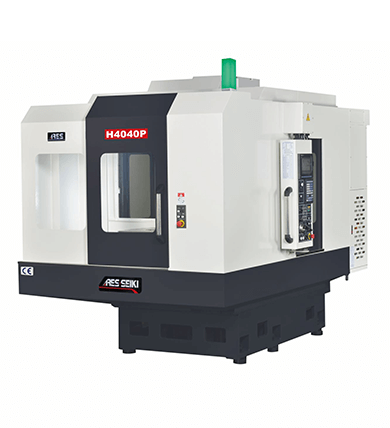

H4040P
特点
| 直连主轴 |
 |
| H |
机型变化
| 3800 卧加(4轴) 工作台(XZB) 主轴头(Y) |
| 类别 | 项目 | 规格 |
| 工件 | 工件直径[mm] | 560 |
| 工件长度[mm] | 700 | |
| 进给 | X轴行程[mm] | 500 |
| Y轴行程[mm] | 450 | |
| Z轴行程[mm] | 450 | |
| B轴行程[deg] | 360 | |
| 快移速度(X)[m/min] | 48 | |
| 快移速度(Y)[m/min] | 48 | |
| 快移速度(Z)[m/min] | 48 | |
| 快移速度(B)[r/min] | 27.7 | |
| 工作台 | 工作台承重[kg] | 300 |
| 工作台大小[mm] | 400×400 | |
| 范畴 | 数控品牌 | 发那科 西门子 |
| 产地 | 中国台湾 |
铣削主轴 1(H1)
| 主轴名 | H1-1 | H1-2 | H1-3 | H1-4 | 铣削主轴锥度 | 7:24锥度40 | 7:24锥度40 | 7:24锥度40 | 7:24锥度40 | 铣削主轴转速[rpm] | 8000 | 8000 | 8000 | 12000 15000 | 铣削主轴功率[kW] | 5.5!7.5 | 5.5!7.5 | 7 | 铣削主轴扭矩[Nm] | 传动 | 直连主轴 | 直连主轴 | 直连主轴 |
刀库 1
| 刀柄锥度 | 7:24锥度40 | 刀库数量[ea] | 30 | 刀具直径[mm] | 78(A)!120(B) | 刀具长度[mm] | 250 | 刀具重量[kg] | 5 | 换刀时间(刀对刀)[s] | 4 | 换刀时间(切对切)[s] |
*A: 最大刀具直径（带相邻刀具）*B: 最大刀具直径（不带相邻刀具）, C: 最大刀具直径（单点）
照片库
不对印刷错误或数据错误负责。实际产品外观可能有所不同。
